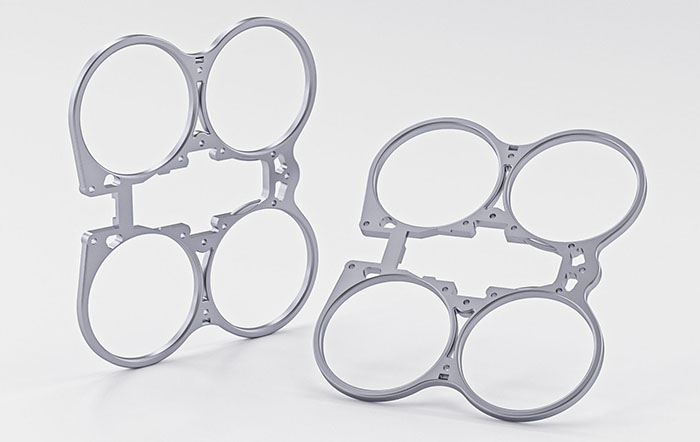

一、塑膠機架的痛點：為何選擇鎂合金？

無人機機架作為核心承力部件，傳統(tǒng)注塑塑膠件（ABS/PA）常面臨三大局限：

• 輕量化瓶頸：為保證強度需增加壁厚，機架重量占整機15-20%（不同機型略有差異），直接縮短續(xù)航（如100g塑膠機架使無人機續(xù)航減少5-8分鐘）；
• 抗摔性不足：1.5米跌落測試殘余變形1.2-2.0mm（ABS/PA材料），部分結(jié)構(gòu)件可能斷裂，高頻次飛行后故障率上升，售后成本占比8-15%（高頻使用場景可達12%以上）；
• 壽命短板：長期受力易老化，疲勞壽命僅為金屬件的1/5-10（《模具工程手冊》2019年版數(shù)據(jù)），難以滿足專業(yè)場景高頻使用需求。

而壓鑄鎂合金憑借“輕、強、耐用”特性，成為突破這些瓶頸的理想方案。

二、核心優(yōu)勢：鎂合金 vs 塑膠，數(shù)據(jù)對比

三、可行性分析：哪些場景適合鎂合金？

1. 適用場景

• 長續(xù)航需求：測繪、巡檢無人機（鎂合金密度僅1.8g/cm3，同強度比塑膠減重23%，整機續(xù)航提升12-15%）；
• 高抗摔場景：消費級航拍無人機（鎂合金抗沖擊性優(yōu)，1.5米跌落變形≤0.5mm，無斷裂）；
• 復(fù)雜結(jié)構(gòu)件：多腔體電池倉、集成支架（鎂合金壓鑄流動性好，復(fù)雜結(jié)構(gòu)成型良率可達85-95%，減少裝配誤差）。

2. 技術(shù)挑戰(zhàn)

• 模具成本：鎂合金壓鑄模具初期投入比塑膠高30-50%，但量產(chǎn)10萬件后單位成本反降15%（分攤模具費用）；

• 設(shè)計適配：需優(yōu)化壁厚（比塑膠減薄10-15%）、脫模角度（≥3°），避免縮孔缺陷。

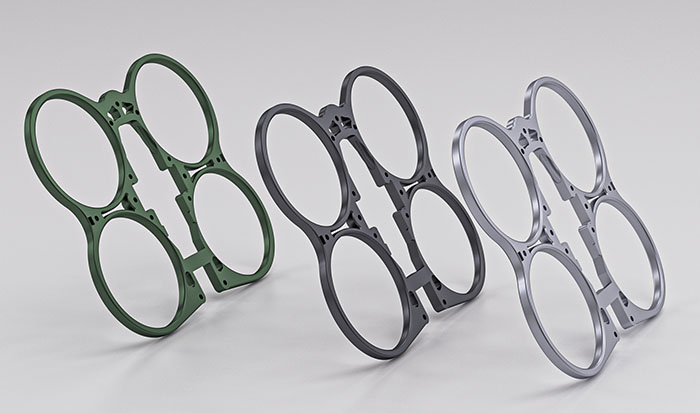

四、落地3要點：從設(shè)計到量產(chǎn)的關(guān)鍵步驟

1. 設(shè)計優(yōu)化

• 結(jié)構(gòu)簡化：合并塑膠件多組件（如支架+電池倉），利用鎂合金強度優(yōu)勢集成結(jié)構(gòu)，減少零件數(shù)量30%；
• 加強筋設(shè)計：加強筋厚度比塑膠減10-15%（如1.5mm→1.2mm），通過薄壁化進一步減重。

2. 工藝控制

• 壓鑄參數(shù)：鎂合金壓鑄溫度580-620℃，模具溫度180-220℃，注射速度3-5m/s，減少熱應(yīng)力；
• 表面處理：采用微弧氧化（MAO）提升耐腐蝕性，鹽霧測試可達500小時（塑膠件僅200小時）。

3. 成本平衡

• 批量閾值：年產(chǎn)能＞5萬件時，鎂合金綜合成本（含模具、材料、加工）比塑膠低8-12%；

• 供應(yīng)鏈選擇：優(yōu)先合作有無人機案例的壓鑄廠，試模周期縮短30%，降低試錯成本。

五、案例驗證：實際應(yīng)用效果

某工業(yè)級巡檢無人機廠商將塑膠機架升級為鎂合金壓鑄后：

• 續(xù)航提升：機架重量從100g降至77g（減重23%），整機續(xù)航從25分鐘→29分鐘（+16%）；
• 可靠性增強：跌落測試通過次數(shù)從300次→500次，售后故障率從20%降至5%；

• 成本優(yōu)化：批量生產(chǎn)后單位機架成本降低12%。




總結(jié)：鎂合金壓鑄的核心價值

無人機機架塑膠轉(zhuǎn)鎂合金壓鑄，通過“輕量化（密度1.8g/cm3）、高強度（抗拉強度230MPa）、長壽命（疲勞壽命5-8倍于塑膠）”三大優(yōu)勢，解決了塑膠件續(xù)航短、易損壞的痛點。轉(zhuǎn)換時需關(guān)注設(shè)計適配（薄壁化、脫模角度）、工藝控制（壓鑄參數(shù)）及批量成本，適合長續(xù)航、高抗摔需求的無人機場景。

（注：文中數(shù)據(jù)引用《模具工程手冊》（2019年版）、ASTM B94鎂合金標(biāo)準(zhǔn)及無人機廠商實測報告）
